CONTROLLO DELLE TEMPERATURA DI UN FORNO TRAMITE PC

SVOLGIMENTO DELLA PROVA

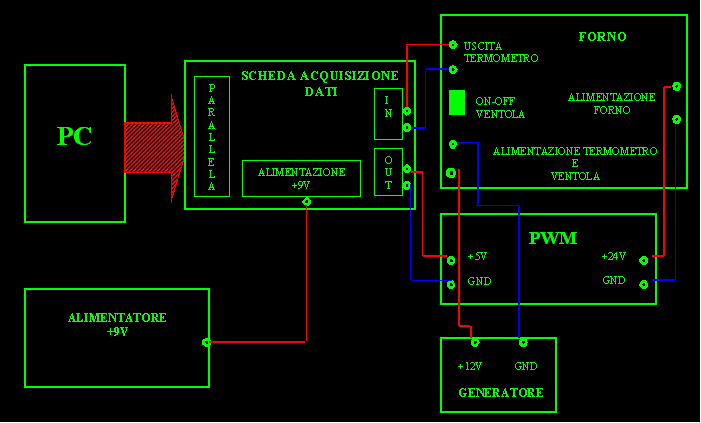

Come prima cosa si deve collegare il computer alla scheda di acquisizione attraverso la porta parallela.

In seguito si deve provvedere ad alimentare la scheda, utilizzando un alimentatore universale a 9V.

 L’uscita della scheda va collegata all’ingresso 0¸5V del PWM. L’ingresso dati della scheda va collegato al circuito di rilevamento della temperatura della scheda all’interno del forno.

L’uscita del PWM di 24V va collegato all’elemento termico del forno infine bisogna alimentare la scheda di rilevamento temperatura all’interno del forno tramite una tensione di 12V fornita dal generatore.
